search
Voltar
Rugosidade e brilho produzidos por polidores espirais em resinas compostas
Edição: 77 | Número: 3 | Ano: 2024

Rugosidade e brilho produzidos por polidores espirais em resinas compostas


Resumo

O objetivo do presente estudo foi avaliar o efeito de três espirais de polimento: Jota ( Jota Swivel - JO), Ultradent (Jiffy - JI) e American Burrs (Twist Gloss - TG) na rugosidade e no brilho de quatro resinas compostas com diferentes sistemas de partículas de carga: Z350 – Z3, Estelite Omega - EO, Brilliant Everglow – EG e Vitra - VI. Após o polimento de espécimes produzidos com as quatro resinas compostas (n = 5), a rugosidadel (parâmetro Sa) foi avaliada através de microscopia confocal a laser 3D e o brilho (unidades de brilho - GU) usando um medidor de brilho. Os dados foram analisados com análise de variância de dois fatores e teste Tukey HSD ( = 0,05). A rugosidade variou de 0,22 a 0,55 µm e o brilho de 29,7 a 61,5 GU. JO e TG produziram a menor rugosidade e o maior brilho em todas as resinas compostas.


Clique aqui para continuar lendo

Sobre o Artigo
Edição 77 | Volune 20 | Número 3
Julho / Setembro | 2024
Eduardo Moreira da Silva
Raphael Vieira Monte Alto
Eduardo Moreira da Silva
Facebook
em_silva@id.uff.br
Compartilhar
Galeria de Imagens

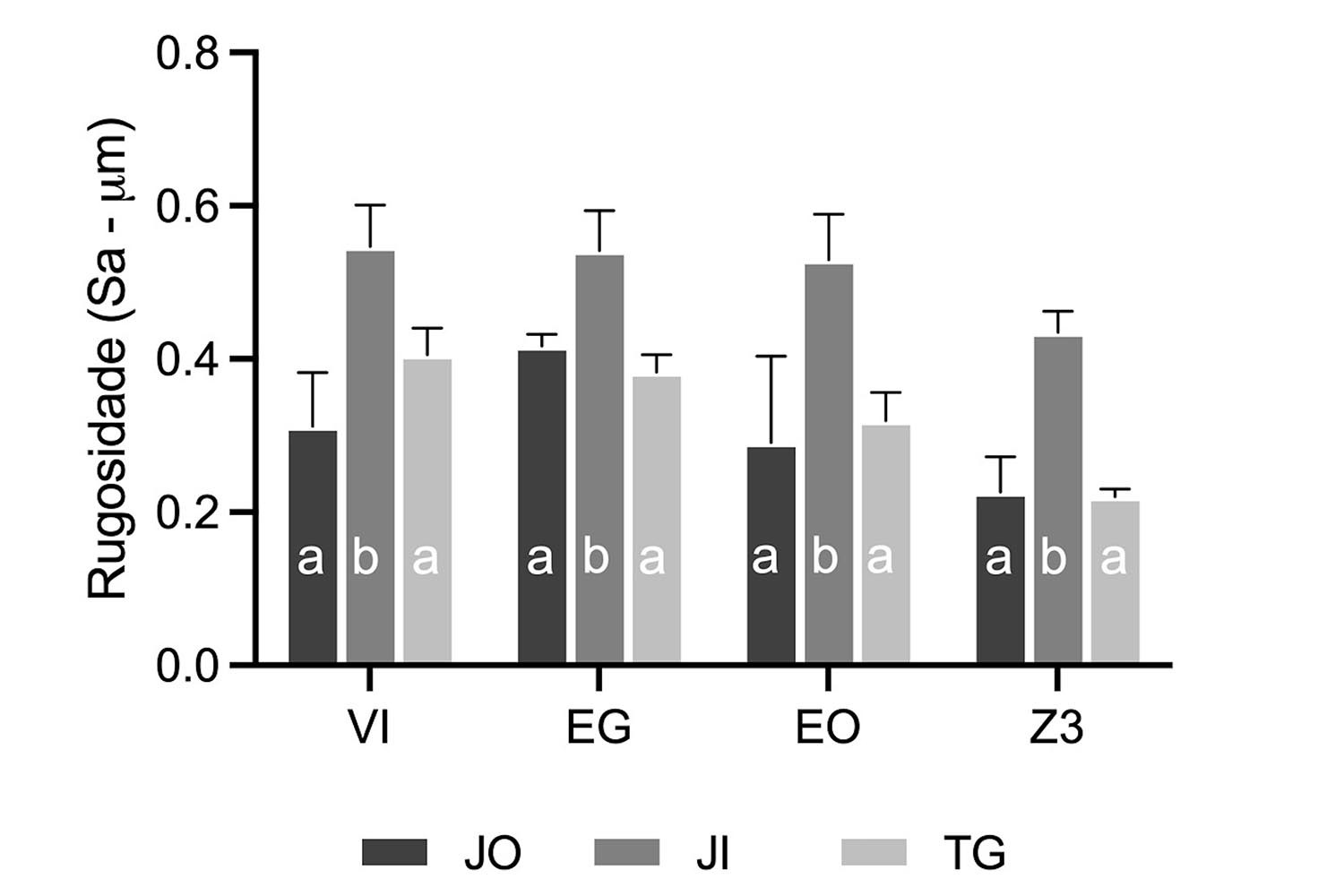

Figura 1: Gráfico de barras dos valores médios de rugosidade (+DP) de todos os grupos testados. Para cada resina composta, letras diferentes mostram diferença estatística significante (Tukey HSD, p < 0,05). Para cada resina compuesta, letras diferentes muestran una diferencia estadísticamente significativa (Tukey HSD, p < 0,05). Bar chart of the mean roughness values (+SD) of all tested groups. For each composite resin, different letters indicate a statistically significant difference (Tukey HSD, p < 0.05).

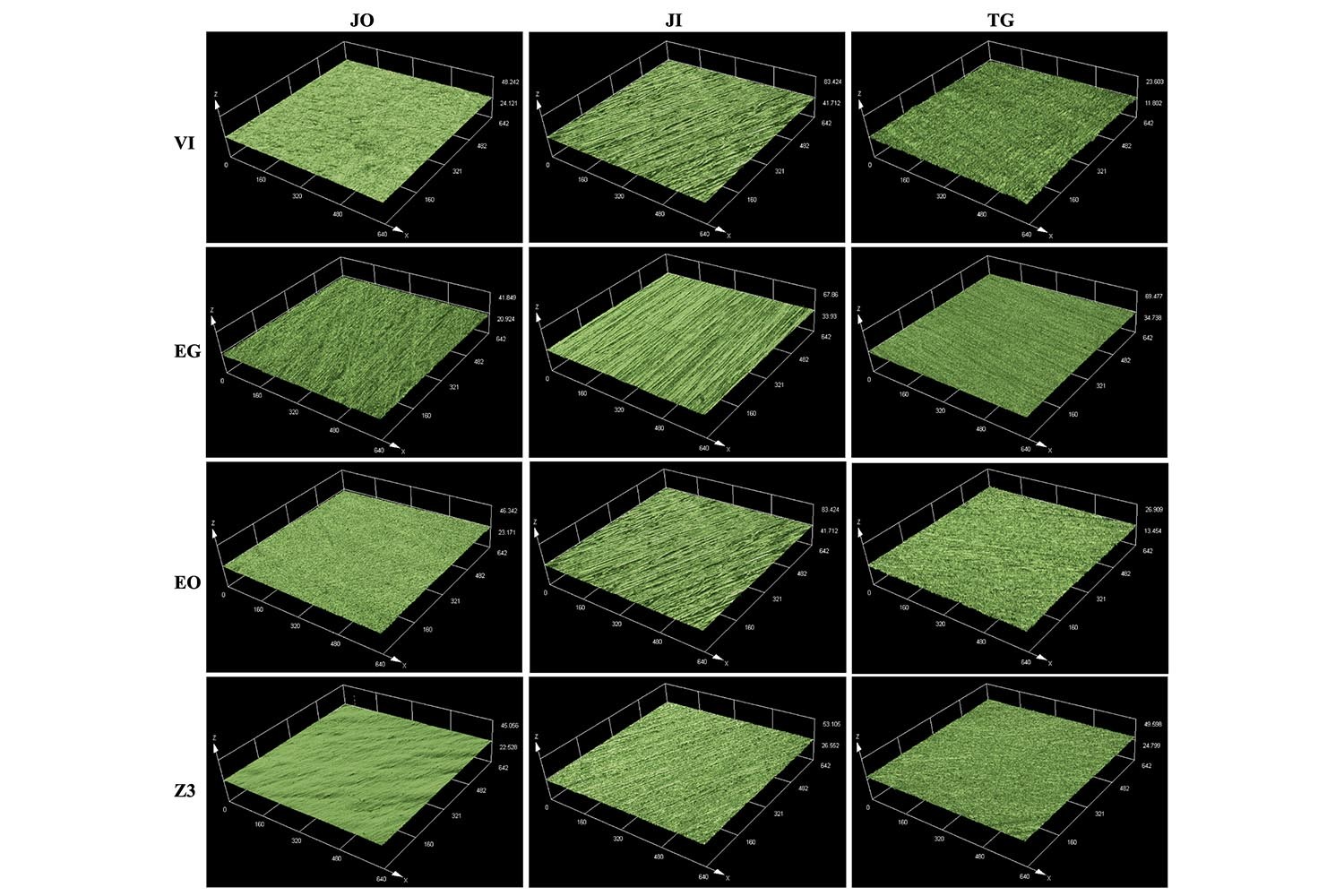

Figura 2. Imagens 3DCLM de superfícies de resina composta após o polimento com os espirais. Imágenes 3DCLM de superficies de resina compuesta después del pulido con los espirales.3DCLM images of composite resin surfaces after polishing with the spirals.

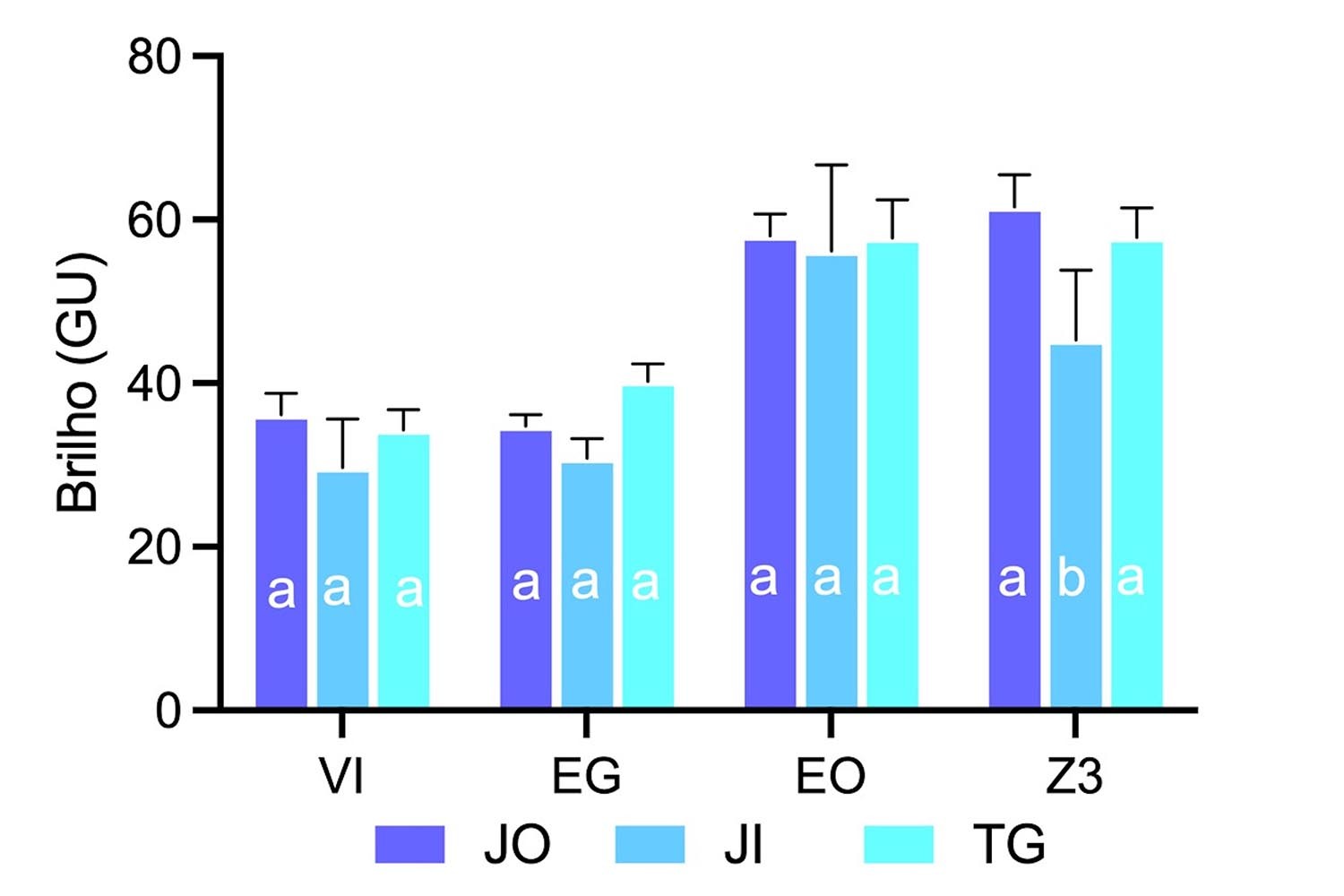

Figura 3. Gráfico de barras dos valores médios de brilho (+DP) de todos os grupos testados. Para cada resina composta, letras diferentes mostram diferença estatística significante (Tukey HSD, p < 0,05). Gráfico de barras de los valores medios de brillo (+DE) de todos los grupos probados. Para cada resina compuesta, letras diferentes muestran una diferencia estadísticamente significativa (Tukey HSD, p < 0,05). Bar chart of the mean gloss values (+SD) of all tested groups. For each composite resin, different letters indicate a statistically significant difference (Tukey HSD, p < 0.05).
